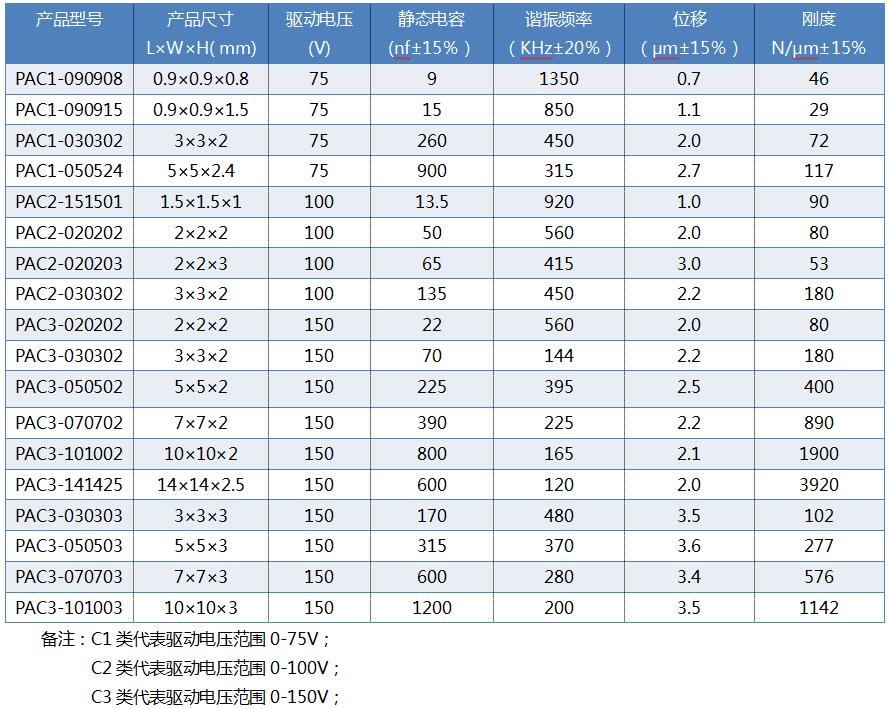

产品参数表：

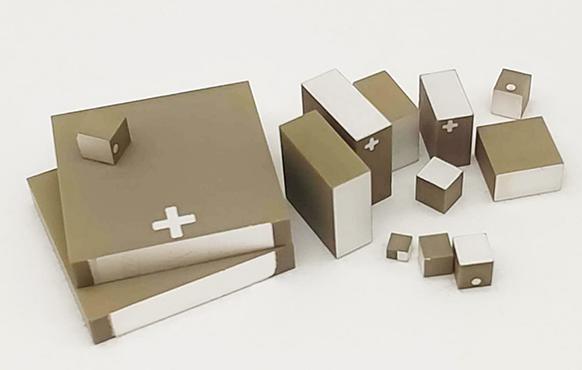

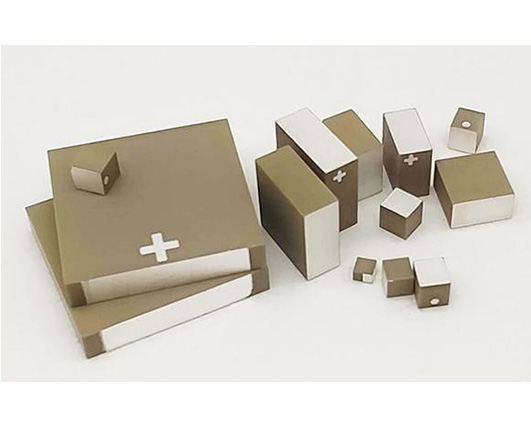

　　方形压电陶瓷芯片，特点是可在非常小的驱动电压下产生直线位移，方形压电陶瓷片芯片位移可达1‰。

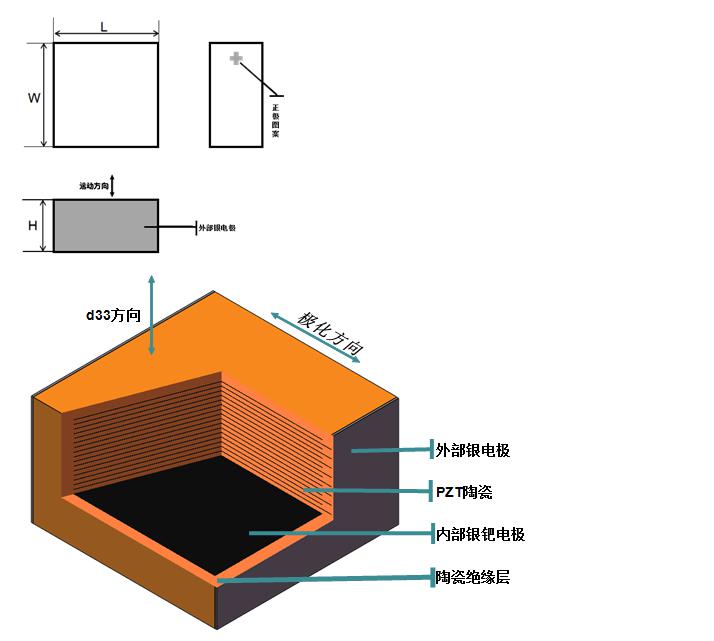

　　压电陶瓷片内部由陶瓷层及电极层，相互交叉叠堆，外部两侧通过印刷电极，将内部电极引出。其余四面有陶瓷绝缘层，防潮效果好，并在侧面陶瓷层上印有“十字”图案做为正极标识。

　　安装面尺寸从2x2mm到14x14mm(支持其他尺寸定制)。

　　陶瓷芯片位移为其厚度的1‰,标准厚度有2mm/3mm，平面度<±5μm(支持其他厚度定制)。

　　驱动电压范围：-10V-75V，-20V-100V,，-30V-150V

　　可选焊线或不带焊线

　　非常适用于动态操作

　　亚纳米级分辨率微秒级响应
